Kakšne so vrste napetosti in kakšne težave s filmom lahko povzročijo različne vrste napetosti?Vrste notranjih napetosti?

Obstaja veliko klasifikacij notranjih napetosti in če jih delimo glede na učinek delovanja, jih lahko razdelimo na tlačne in natezne napetosti.

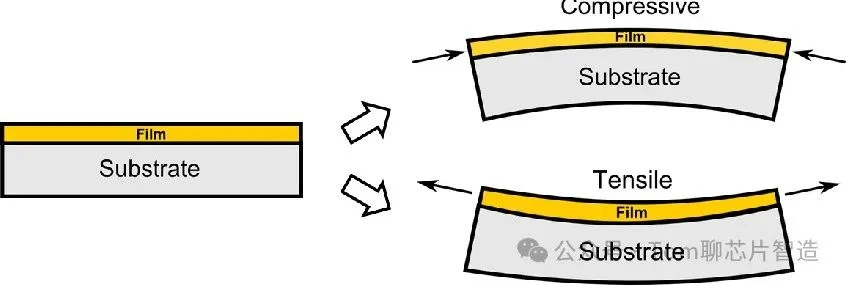

Kot je prikazano na zgornji sliki, je tlačna napetost tlačna sila filmske plasti s substratom, filmska plast pa se nagiba k krčenju; Natezna napetost je natezna sila plasti filma s substratom, film pa se nagiba k razširitvi.
Kaj so vzroki za izbokline in razpoke filma?

Kot je prikazano na zgornji sliki, je učinek tlačne napetosti filmska plast stisnjena zaradi tlačne napetosti, razdalja med atomi ali molekulami se zmanjša, in ko je napetost prevelika, se preobremenjene molekule ali atomi odločijo za razvoj v drugih smereh, ki se makroskopsko kaže kot hribčki podobna izboklina.

Kot je prikazano na zgornji sliki, učinek natezne napetosti, film se raztegne, razdalja med atomi ali molekulami se poveča, ko je napetost prevelika, se praznine med molekulami ali atomi ne morejo dopolniti, kar se makroskopsko kaže kot pokanje filma.
Katere druge težave lahko povzroči notranji stres?
Tlačna napetost: zvijanje rezin, mehurčki filma itd
Natezna napetost: zvijanje rezin, luščenje filma itd
